◆National RF-2200　当店の入庫品の整備　 (2021.11.15) ◆

【入庫の状態】
当店の入庫品の整備情報です。10年程前に入庫。入庫時より不具合あり。
MW、SW受信時音が歪む、発振状態のような症状。FMはOK。5年程前に一度修理するも
すぐに症状が再発。諸般の事情により放置していました。今回、課題に再チャレンジです。
今までの修理で経験したことの無い症状で、かなりいやらしい感じの修理です。
不具合から、IC1 μPC1018周辺を調べる必要があるため、いきなり全バラになります。
少しづつ時間を確保しながら、修理チャレンジしました。当店の課題です。
参考情報として掲載させていただきます。

【修理内容及び整備内容のご報告】
・MW、SWバンドで音が歪む。発振状態のような症状です。FMはOK。
⇒IC1 μPC1018 AGC回り 13pin〜ケミコンC52の足の部分に半田クラックあり。断線。
半田面側、部品面側、外観上は特に問題がない感じで非常に故障箇所の特定が困難でした。
上記部分にジャンパー線を半田面側に追加して解決。C52の足の部分のパターン断線です。
症状は基板にある方向に応力がかかったときのみ正常に戻るので、すごくやり難かったです。
・放置していた期間が長かった為、接触不良と調整点の経年変化がある。
⇒バンド切換スイッチ等の外部洗浄と総合調整を行い、実用動作品となりました。

【修理後の感想】
入庫時より不具合があり、故障部分の切り分けがやり難かったです。
半田面側から半田クラック部分が非常にわかり難く、電圧レベルやオシロの波形での
故障箇所の特定が困難でした。より一層の精進とレベルアップが必須と反省しています。

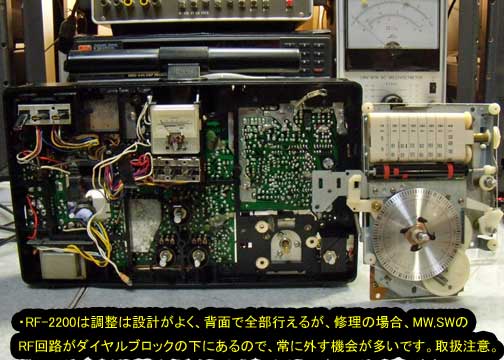

RF-2200はメイン基板が横に長く、基板に負担かかかりやすいので、以前のオーナーの方が
修理の際か？C52ケミコン部分に大きな力が加わり、この故障が発生していたと考えられます。
修理後は快適に動作しています。今回の修理も非常に良い修業になりました。

◆YAESU FRG-8800　当店愛用機の整備　 (2021.10.30) ◆

【入庫の状態】
当店愛用機の整備情報です。諸般の事情により数年間使わずに放置していました。
特定のバンド　VCO3、VCO4でPLLのロックがかからない。ロックがかかる周波数でも、
（ VCO1 5.999.0MHzまで VCO2 13.999.0MHzまで　）
（ VCO3 21.999.0MHzまで VCO4 29.999.0MHzまで　）
受信中にガリガリというようなノイズが発生している。数年前よりこの症状が発生。
修理チャレンジしました。当方の技術力不足で修理完了までに大変時間がかかりました。
参考情報として掲載させていただきます。

【修理内容及び整備内容のご報告】
・VCO3 VCO4のバンドでPLLのロックがかからない。受信できるバンドもノイズが発生する。
⇒2nd Local 46.6MHz発振とPLL第2ループ信号を混合IC Q48の出力コイルT09の故障。
このコイルの容量抜けの為、基板裏側よりセラコンを追加しPLLが全バンドロックする。
ガリガリというようなノイズの発生も解消しました。
・その他、経年変化によるスケルチの位置ズレ等がありました。
⇒総合調整を行い、各部の経年変化が解消しました。

【修理後の感想】
マニュアルが英語。恥ずかしながら、各部の回路動作等、把握に時間がかかりました。
当初、VCO回りのFET　2SK192等の故障を予想していましたが、全く別の原因でした。
故障箇所の特定まで、かなり時間がかかりました。当方の技術力不足です。
テンキーパットなども若干接触不良がありましたが、調整過程で改善しました。
以前使っていたTG付きスペアナが故障し、RIGOL　DSA815-TGに変更しました。
このスペアナは、トラッキングジェネレータがついて安価で助かっています。
修理完了後は快適に動作。操作性が良く、メモリもあり使いやすい受信機です。

◆National RF-2800　当店愛用機の整備　 (2021.5.18) ◆

【入庫の状態】
当店愛用機の整備情報です。諸般の事情により数年間使わずに放置していました。
バンド切換スイッチの接触不良が発生している。
経年変化と思われる、若干の周波数ズレが発生している。
参考情報として掲載させていただきます。

【修理内容及び整備内容のご報告】
・バンド切替スイッチ類に接触不良がある。
⇒リレークリーナにより外部洗浄しましたが、回復具合が思わしくない。
今回は、バンド切換スイッチを取り外し分解洗浄しました。接触不良は大幅に改善。
・使わずに放置していた期間が長かった為、若干の周波数ズレが発生している。
⇒総合調整を行い、周波数ズレを補正しました。

【修理後の感想】
使用していない期間が長かった為、経年変化で調整点のズレが発生したようです。
バンド切換スイッチは、通常は外部洗浄で回復できる個体が多いのですが、
今回は、回復具合が思わしくないので、分解洗浄で対応しました。
定期的にBCLに活用することが、接触不良の予防につながると痛感しました。

◆National RF-2200　岡山県　S様　（基本整備） (2013.9.13) ◆

【入庫の状態】
岡山県S様。大切なご愛用機の整備のご依頼を頂きましてありがとうございます。
40年程前に購入した物です。未整備。チューニングができなくなりました。
中学生時代の大切な物です。整備をお願いします。

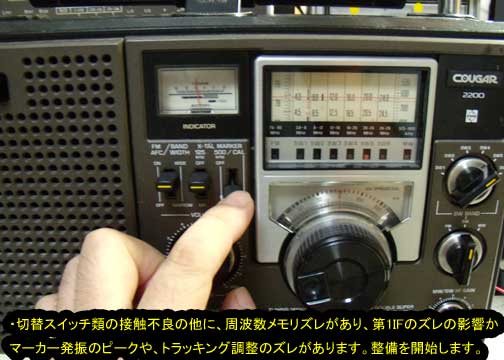

バンド切替スイッチ類の接触不良がありSWの受信が不安定。マーカー発振も確認し難い。

【修理内容及び整備内容のご報告】
・バンド切替スイッチ類に接触不良がある。

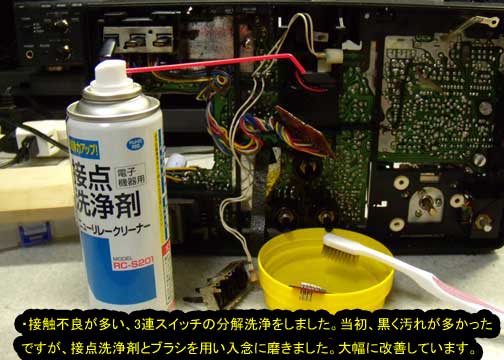

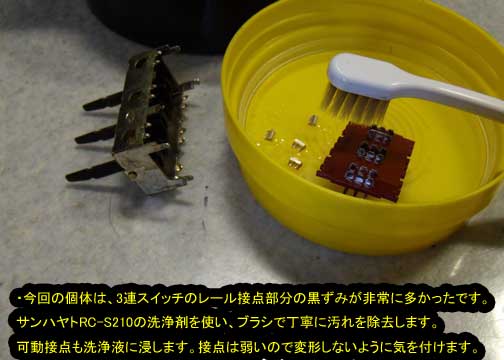

⇒バンド切替スイッチは外部洗浄。3連スイッチは分解洗浄で対応しました。
　BFOスイッチ類も外部洗浄。接触不良は、入庫時に比べ大幅に改善しました。
・メーター指針の禿げがある。0点ズレあり。
⇒指針の再塗装と0点の再調整をしました。
・マーカー発振が確認し難い。
⇒上記スイッチ類の洗浄に加え、第1第2IFの調整ズレを補正しました。
　トラッキング調整のズレも補正済みです。その他、基本整備に基づく総合調整で、
　全バンド快適に受信できるようになりました。2200の平均的性能がでました。大丈夫です。

【修理後の感想】
ご購入以来、未整備であった為、経年変化で調整点のズレが発生したようです。
内部を弄られた形跡が無い為、整備は比較的やり易かったです。
ジャイロアンテナの内部の樹脂の状態も良好でした。
定期的にご利用になられる事でスイッチ類の接触不良を予防する事ができます。
BCLにご活用頂ければ、私も大変嬉しいです。
岡山県S様。整備開始まで長い期間お待ちいただきまして申し訳ありませんでした。感謝です。

◆SONY ICF-5900　滋賀県　M様　（基本整備+修理） (2013.7.04) ◆

【入庫の状態】
滋賀県M様。以前もRF-2200、ICF-5900、RP-2000Fの整備のご依頼も頂きまして、
誠にありがとうございます。今回は、入手された5900の整備のご依頼品です。
メーター不動、サブダイヤルの感度ムラがある。ランプが点灯しない等です。
基本整備と修理をお願いします。メーターは修復可能であればお願いします。

【修理内容及び整備内容のご報告】
・メーター指針が動かない。
⇒メーターの引掛りがありました。引っ掛かりを除去し、指針を再塗装しました。
　但し、この部分は巻きバネの経年劣化もあり、保証はありません。
・ランプスイッチが押し込まれたままで点灯しない。
⇒ランプスイッチの中央の部分に折れあり。この部分を接着と補強しました。
・サブダイヤルの感度ムラがある。
⇒第2局発の調整値に大きなズレがありました。実機のベストポイントで再調整しました。
　+側、-側の感度差が少なく、周波数精度の確認もしました。大丈夫です。
　これに加え基本整備と総合調整を行い、ICF-5900の平均的な性能レベルまで回復。

【修理後の感想】
ランプスイッチは折れたツメが内部にあり、修理する事ができました。
５９００のメーターは修復が困難です。今回は引掛りの除去をすることができました。
交換用のメーターも無い為、ポップ機構とともに修復が難しい所です。今回は大丈夫でした。
SW簡易感度試験のデーターからも、実用充分なレベルまで回復しております。
内部を弄られた痕跡が少なかったのが良かったです。BCLにご活用頂ければと存じます。
滋賀県　M様。多くの大切なラジオを当店に整備のご依頼を頂きまして、ありがとうございます。

◆National RF-2200　東京都　T様　（基本整備+修理） (2013.4.18) ◆

【入庫の状態】
東京都T様。昨秋ごろまで動作。今春BCLを再開しようと確認。大幅な感度低下あり。
以前、レンタルボックスで購入した物。修理可能であればお願いします。
入庫後に状態を確認。MW,SWバンド極端な感度低下あり。ジャイロアンテナが堅い。
ニッポン放送が当店のワークルームでも極端に受信レベルが低いです。

【修理内容及び整備内容のご報告】
・MW,SWバンドの極端な感度低下がある。
⇒当店の検証機と比較しながら、信号のレベルを確認しました。初段FETに異常あり。
　TR9　2SK37を交換。電圧レベル、出力波形とも正常となり、感度が回復しました。
・ジャイロアンテナの起立、収納動作が堅い。
⇒ジャイロアンテナを分解。内部の配線に引っ掛かりあり、修正。グリスアップ済み。
・マーカー発振が微弱。
⇒上記FETが不良の為、受信感度の大幅な低下から、マーカー発振が確認し難い状況が
　発生していました。マーカー発振自体は大丈夫です。FET交換と再調整により解決。
　これに加え基本整備と総合調整を行い、RF-2200の平均的な性能レベルまで回復。

【修理後の感想】
初段FETの不良により、ここまで感度が低下したケースは今回が初めてです。
ジャイロアンテナの動きが渋い原因は、内部の配線取り回しに誤りがありました。
ジャイロアンテナ以外は内部を弄られた形跡が少なく、助かりました。
さすがに新品まではいきませんが、感度、周波数精度共に実用充分なレベルです。
東京都　T様。当店に整備のご依頼を頂きまして、ありがとうございました。感謝です。

◆TOSHIBA RP-2000F　大阪府　K様　（基本整備） (2013.3.17) ◆

【入庫の状態】
大阪府　K様。オークションで入手した物。周波数ズレ、スイッチ類の接触不良。
スプレッドダイヤルがロックせず。アンテナ伸縮が堅い等。基本整備のご依頼品です。
受信感度は、問題ない感じです。マーカー発振も動作しています。再調整は必要。
フィルムのスタートポイントが大幅にズレていました。当時のステッカー付きです。

【修理内容及び整備内容のご報告】
・全バンド周波数ズレがある。
⇒主な原因は、フィルムダイヤルの位置ズレです。RP-2000Fに良くある症状。
　フィルムギアを外し、正規のスタートポイントに合せ、再調整で解決しました。
・スプレッドダイヤルがロックできない。
⇒幅広の代用ロックラバーに張替てロックができるようにしました。
・受信感度とマーカー発振。
⇒受信感度は充分ですが、ロッドアンテナに断線があり、この部分を修理しました。
　マーカー発振は各部の再調整により、RP-2000Fの平均レベルで動作していますが、
　SW3の26-30MHz付近はマーカーが微弱です。RP-2000Fは、この傾向があります。

【修理後の感想】
フィルムダイヤルは回し過ぎ、ないしは、ショック等によりズレが発生したようです。
ロッドアンテナ内部の配線切れは、回転部分の回し過ぎ等により発生したと考えられます。
基本整備に基づく総合調整により、RP-2000Fの平均的な性能がでております。
スプレッドダイヤルの腐食も少なく、個体としての程度は良好な感じでした。
大阪府　K様。当店に整備のご依頼を頂きまして、誠にありがとうございました。

◆National　RF-2600　福井県　I様　（以前の販売品の整備） (2013.2.24) ◆

【入庫の状態】
福井県I様、7年程前にお譲りしたRF-2600の整備です。通常修理受付していません。
数年前位からSWバンドの周波数ズレが発生し、CALツマミで修正できない状態です。
タバコのヤニ汚れがあります。アナログスケールのズレとスイッチの接触不良もあり。
今回は、以前にお譲りした品の為、RF-2600の整備をさせていただきました。

【修理内容及び整備内容のご報告】
・全体的にタバコのヤニ汚れあり。SWバンドの周波数が20kHz位ずれている。

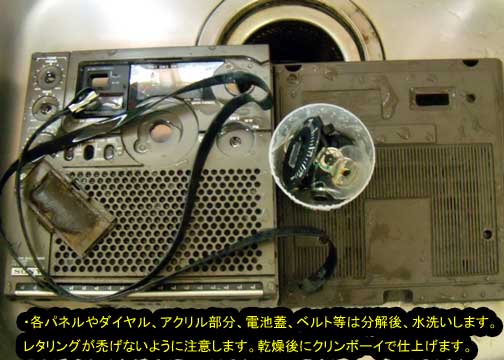

⇒パネル類のタバコのヤニ汚れは、水洗い洗浄にて清掃しました。
　SWバンドの周波数ズレの主な原因は、第１IFが3.019MHzとなっておりました。
　これを規定の3MHzに修正し、解決しました。455kHzのIFも再調整済みです。
・バンド切替スイッチやBFOスイッチ類に接触不良がある。
⇒各部を分解しスイッチ類は全て外部洗浄を行い、接触不良は改善しました。
・アナログスケールのズレもある。
⇒内部のヤニ汚れを除去し、総合調整にてアナログメモリのズレも補正しました。

【修理後の感想】
周波数ズレの原因は経年変化とダストやタバコのヤニ等で、第１IFの調整値ズレです。
使われなかった期間もあった為、スイッチ類の接触不良が発生したようです。
RF-2600は基板をネジで固定する所が多い為、基板に負荷をかけ過ないように注意。
タバコのヤニは仕方がありませんが、定期的にご利用して頂く事で接触不良を予防できます。
福井県I様。いつも当店をご贔屓にして頂き、感謝しております。ありがとうございます。

◆National　RF-2200　埼玉県　G様　（基本整備+ジャイロ整備） (2012.11.25) ◆

【入庫の状態】
埼玉県G様、修理のご依頼ありがとうございます。基本整備+ジャイロ整備。
現在でも純正アンテナカップラーとともにメイン受信機として使用しています。
ジャイロアンテナが起立状態で固定できない。マーカー発振のズレがある等。
18年程前にアマチュア無線家から譲って頂いたラジオとの事です。

【修理内容及び整備内容のご報告】
・ジャイロアンテナが起立状態で固定できない。

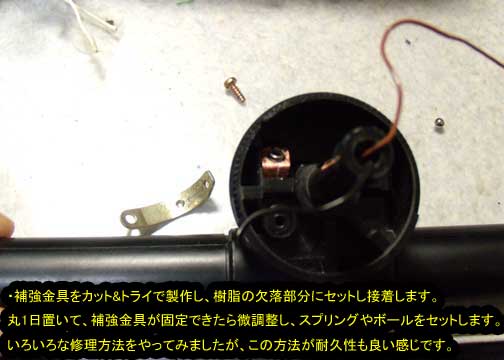

⇒スプリング受けの樹脂の欠落部分に補強金具をセットして修理しました。
　今回は、樹脂の欠落具合が少なめの為、補強金具で対応できました。良かったです。
・マーカー発振のピークズレがある。
⇒主な原因は、第1IFのズレです。基本整備に基づく総合調整にて解決しました。
・バンド切替スイッチ類の接触不良がある。
⇒バンド切替スイッチは外部洗浄、３連スイッチは分解洗浄にて改善しております。

【修理後の感想】
お客様の取扱が丁寧であった事と、内部が弄られていなかった為、状態が良好でした。
ジャイロアンテナの樹脂の欠落具合によっては、補強金具で対応できない事もありますが、
今回の個体は、大丈夫でした。ここは負荷がかかる部分で難しい面がございます。
整備後、受信感度等、平均レベル以上の感じです。やはり、ジャイロが使えると良いですね。
埼玉県G様。今後もメイン受信機としてご活用して頂き、お楽しみ頂ければこちらも嬉しいです。

◆SONY　ICF-6800　修理研究例　（修理受付はしていません） (2012.10.11) ◆

【入庫の状態】
ICF-6800の修理研究参考例です。6800の修理は久しぶりです。
数年来、問題無く動作していましたが、突然SWバンドに異常が発生しました。
FMの受信感度が通常の6800より若干低い感じです。
ICF-6800の修理研究例として掲載しました。

【修理内容及び整備内容のご報告】
・ラジオNIKKEI受信中に突然異常が発生し受信できなくなった。
10MHz台はその時も動作する。切替動作で正常に戻る事もあり。
⇒PLLループ内の混合器2入力部分に半田異常あり。半田補正と再調整にて解決。
・FMバンドの感度低下が若干あり。
⇒FM受信回路のIFトランジスタ交換にて解決しました。

【修理後の感想】
当店入庫品のICF-6800の修理研究の参考例です。
久しぶりに6800を修理しました。この機種はまだまだ修業が必要でございます。
作業開始前に、2つのPLLループのブロック図を良く復習しながら修理箇所の特定をしました。
FMの受信感度が入庫時、平均レベルより若干弱い傾向がありましたので、整備しました。
当時この機種を生み出したSONYの技術は素晴らしいです。諸先輩方に感謝しています。

◆RF-2200　愛媛県　S様　ご依頼品　　基本整備 (2012.9.18) ◆

【入庫の状態】
愛媛県S様。整備のご依頼ありがとうございます。
オークションで入手した物。各スイッチ類の接触不良が多い。一部樹脂パーツ破損あり。
基本整備と不具合箇所の改善をお願いします。
樹脂パーツの破損部分は、内部の配線を束ねる部分のツメでした。

【修理内容及び整備内容のご報告】
・各スイッチ類の接触不良が多い。
⇒マーカー側の3連スイッチは分解洗浄、他のスイッチ類は外部洗浄しました。
・マーカー発振のピークズレとトラッキングのズレが大きい。
⇒第1IFの調整値ズレと、SWバンドのトラッキングの再調整をしました。改善。
・FMバンドの感度低下が若干あり。
⇒FMチューナー基板の初段FET　2SK49の交換と半田補正により改善しました。
・全バンド周波数メモリのズレがある。
⇒基本整備に基づく総合調整で周波数メモリ誤差を修正しました。解決。

【修理後の感想】
愛媛県　S様。当店に修理のご依頼を頂きましてありがとうございます。
接触不良は入庫時に比べ改善しておりますが、さすがに新品まではいきません。
定期的にお使いになられる事で、接触不良を予防する事ができます。
FMは若干ですが、平均レベルより感度低下が感じられましたので、整備させていただきました。
アナログラジオならではの操作感覚でBCLをお楽しみ頂ければと思います。

◆RF-2200　滋賀県　M様　ご依頼品　　基本整備+修理 (2012.9.08) ◆

【入庫の状態】
滋賀県M様。RF-2200の整備を前回に引き続きご依頼頂きありがとうございます。
オークションで入手した物。周波数ズレや、直読ダイヤルのアクリルの汚れ等あり。
基本整備と不具合のある部分の修理をお願いします。
アンテナは加工された形跡がある。ボディーが黒いタイプ（海外版）との事。

【修理内容及び整備内容のご報告】
・直読ダイヤルのアクリル部分の汚れあり、見ずらい。
⇒この部分は完全にクリアにできませんが、可能な限り汚れを除去しました。
・全バンド周波数ズレがある。
⇒基本整備に基づく総合調整にて解決。
・マーカーのピークと指針のズレが大きい。
⇒このモデルも第1IFと455kHzIFのズレがあり、この部分を再調整しました。解決。
・バンド切替スイッチ類の接触不良がある。
⇒3連スイッチは分解洗浄しました。メイン基板を外し、バンド切替スイッチも洗浄しました。
エアバリコンは周辺ダストを除去し、今回は外して洗浄しています。

【修理後の感想】
滋賀県　M様。御三家3台に引き続き、珍しい黒いボディの2200のご依頼感謝です。
内部は初期型RF-2200のようです。エアバリコン周辺の金属ダストは清掃済みです。
接触不良は改善していますが、定期的にお使いになられる事をお勧めいたします。
整備完了後は、当店の整備品の平均的な性能が出ております。充分実用レベルとなりました。
今回はじめて黒いボディのRF-2200を拝見させていただきました。黒ボディも良いですね。

◆RF-2200　東京都　N様　ご依頼品　　基本整備 (2012.8.08) ◆

【入庫の状態】
東京都N様。トライエックス２０００に引き続きのご依頼感謝申し上げます。
以前秋葉原のレンタルボックスで入手した物。ジャイロアンテナの起立不良あり。
基本整備とジャイロアンテナの起立・収納の整備をお願いします。
総合的なメンテナンスのご要望がありました。整備をさせていただきます。

【修理内容及び整備内容のご報告】
・ジャイロアンテナが起立、収納の状態で固定できない。
⇒スプリング受けの樹脂部分に欠落があり、この部分を修正。
　加えて補強金具を制作し、この部分にセットし起立・収納状態を保持できます。
・全バンド周波数ズレがある。
⇒基本整備に基づく総合調整にて解決。
・マーカーのピークと指針のズレが大きい。
⇒原因は第1IFの大幅なズレがあり、これを修正して解決。
・選局ノイズと高いバンドでのマーカーの濁り。
⇒エアバリコンを外し、洗浄しました。改善しています。
全バンド快適に受信できるようになりました。周波数ズレも改善しています。
3連スイッチの分解洗浄と各スイッチ類の外部洗浄により接触不良も改善しました。

【修理後の感想】
東京都　N様。クーガー２２００の整備のご依頼ありがとうございます。
今回の機種は大きな修理痕跡はありませんでした。
第1IFが大きな調整ズレがありました。エアバリコンは念の為、洗浄済みです。
バンド切替スイッチやスイッチ類の接触不良は、外部洗浄にて大幅に改善しました。
全体的な程度は良好な部類に入ります。ジャイロアンテナは丁寧にお願いします。
海外短波放送や中波DX、FMのリスニング等、BCLをお楽しみ頂ければと思います。

◆RP-2000F　東京都　N様　ご依頼品　　基本整備 (2012.8.05) ◆

【入庫の状態】
東京都N様ご承諾ありがとうございます。RP-2000F基本整備のご依頼品です。
オークションで入手した物。ロッドアンテナの伸縮がやり難い。
マーカー発振が弱い、周波数ズレがある等です。ロックラバー切れもあり。
基本整備と総合調整でご対応させていただきました。

【修理内容及び整備内容のご報告】
・ロッドアンテナの根元付近の出し入れが固い。
⇒全体的な伸縮は概ね大丈夫ですが、根元付近が渋いです。
　一旦引き出し、入念に清掃とグリスアップをしました。改善。
・マーカー発振が弱い。
⇒入庫当初より、この年代の2000Fとしては平均的。再調整により改善しました。
・直読ダイヤルのロックラバー切れあり。
⇒代替のラバーを新しく貼り替えました。解決。
・周波数ズレがある。
⇒基本整備に基づく総合調整により修正し改善しました。解決。
全バンド快適に受信できるようになりました。周波数ズレも改善しています。

【修理後の感想】
東京都　N様。トライエックス２０００の整備のご依頼ありがとうございます。
メーターの0点位置も修正済みです。周波数目盛ズレも入庫時に比べ改善しています。
マーカー発振は概ね大丈夫ですが、SW3の高い周波数側は弱い傾向が多いです。
バンド切替スイッチやスイッチ類の接触不良は、外部洗浄にて大幅に改善しました。
受信感度は充分な値が出ています。海外短波放送をお楽しみ頂ければと思います。
入庫時より大きな不具合がなく、丁寧な取扱を感じさせるモデルでした。

◆ICF-5900　神奈川県　S様　ご依頼品　　基本整備+修理の記録 (2012.7.28) ◆

【入庫の状態】
神奈川県S様ご承諾ありがとうございます。ICF-5900基本整備のご依頼品です。
10年程前にオークションで入手した物。FMや地元AMを聴いて楽しんでいました。
突然電源が入らなくなりました。直読ダイヤルの不具合や、バンド切替の接触不良等。
周波数のズレもあります。基本整備と修理をお願いします。

【修理内容及び整備内容のご報告】
・ACアダプタでは電源が入り、電池では電源が入らない。
⇒5連ジャックのDCプラグのノーマリークローズがオープンでした。
　ジャック部分を取外し、金具を修正し電池でも使えるようになりました。解決。
・メーター指針が5付近で停止している。
⇒メーターの引掛りを除去し、指針を再塗装しました。解決。
・スプレッドダイヤルの動きがスムーズでない。
⇒ロックナットの増し締めと、軸部分の清掃とグリスアップにて改善。
・周波数ズレがある。
⇒基本整備に基づく総合調整により修正し改善しました。解決。
全バンド快適に受信できるようになりました。ACアダプタ、電池での切替も大丈夫です。

【修理後の感想】
神奈川県　S様。大切な愛用機５９００の整備のご依頼ありがとうございます。
直読ダイヤルの不具合は、ロックナットの緩みがありました。修正済みです。
5連ジャックのこの部分の不具合は今回が初めてでした。何らかの力が加わった可能性あり。
バンド切替スイッチやスイッチ類の接触不良は、外部洗浄にて大幅に改善しました。
MW,FMだけでなく、SWも感度、周波数精度ともに充分なレベルになっております。
アナログダイヤルを駆使してチューニングする感覚は、現代のラジオには無い醍醐味です。
ご活用いただければ、私も嬉しいです。是非、お楽しみ頂ければと思います。

◆RP-2000F　滋賀県　M様　ご依頼品　　基本整備+修理の記録 (2012.6.29) ◆

【入庫の状態】
滋賀県M様ご承諾ありがとうございます。RP-2000F基本整備のご依頼品です。
ICF-5900、RF-2200に引き続き整備のご依頼、誠にありがとうございます。

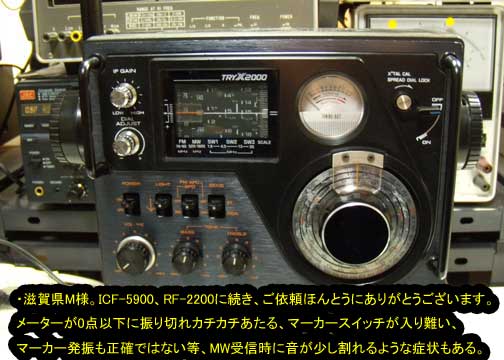

オークションで入手した物。メーター動作異常、マーカー調整、ダイヤルチェック等。
基本整備とその他異常があれば、対応お願いします。

【修理内容及び整備内容のご報告】
・メーターの指針が左側に大きく振れ、振れ方にも異常あり。
⇒定電圧回路のダイオード周りに異常があり、規定の電圧が出ていない。
　D504周りの半田補正等で、規定の電圧レベルにし、メーター感度調整で解決。
・MW受信時、RF-GAINが絞り切れない、音が割れるような感じもある。
⇒上記半田補正で解決。定電圧回路の異常が各部に波及していました。
・クリスタルマーカースイッチが入り難い。
⇒メカニカル機構の清掃とグリスアップにて改善。
その他、基本整備と総合調整で全バンド快適に受信できるようになりました。
マーカー発振も正常になりました。SW3は若干弱いです。経年変化あり。

【修理後の感想】
滋賀県　M様　5900、2200、2000Fと3台もご依頼頂きました。感謝、感謝です。
メーターの異常な振れ方は、定電圧回路に異常がありました。関連してマーカー回路等
にも動作の異常がありました。MW受信時に音が若干割れるような症状もここが原因でした。
マーカースイッチのメカ機構をグリスアップし改善しました。マーカーも大丈夫です。
基本整備と修理、各スイッチ類、ボリューム等の外部洗浄が効き、快適に受信できます。
整備済み2000Fの平均的な性能が出ています。色々な放送をお聞き頂ければと思います。
当時、私も中学生の頃、友達と3台で海外短波放送を聴き比べてライバル比較していました。

◆RF-2200　滋賀県　M様　ご依頼品　　基本整備+修理の記録 (2012.6.28) ◆

【入庫の状態】
滋賀県M様ご承諾ありがとうございます。RF-2200基本整備のご依頼品です。
直読ダイヤルの0点ズレあり。周波数ズレ、受信時にガサツキが感じられる等。
オークションで入手した物。5900に引き続き整備のご依頼、感謝いたします。
基本整備とその他異常があれば、対応お願いします。

【修理内容及び整備内容のご報告】

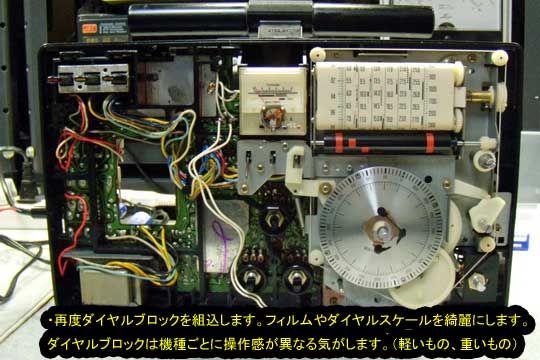

・直読ダイヤルの0点ズレと周波数ズレ。
⇒ダイヤルブロックの0点ロック位置が左側に3mm程ズレていました。修正済み。
　1.985MHzのIFズレが大きい。455kHzのIFとともに再調整にて、解決。
・受信音のガサツキが感じられる？
⇒直線バリコンの清掃。３連スイッチの分解洗浄等で、解決。
・チューニングメーターの指針の塗装剥がれ。
⇒チューニングメーター指針再塗装。
その他、基本整備と総合調整で全バンド快適に受信できるようになりました。
ジャイロアンテナの機構部分も分解し、グリスアップしました。

【修理後の感想】
滋賀県　M様　5900に引き続きのご依頼感謝申し上げます。
直読ダイヤルの0点ズレは補正しました。マーカーピークのズレも補正済みです。
大きな修理痕跡は一部を除き、ありませんでした。第１IFのズレが今回の主な原因です。
ジャイロアンテナのスプリング受けの樹脂の状態は良好でした。グリスアップ済みです。
基本整備と修理、各スイッチ類、ボリューム等の外部洗浄が効き、快適に受信できます。
受信音のガサツキは経年変化もあります。バリコンのダスト除去により改善しました。
BCLラジオ修理読本もご覧いただきまして、ありがとうございます。
現行のデジタルタイプにはない、メカニカルな操作感覚をお楽しみ頂ければと思います。

◆ICF-5900　滋賀県　M様　ご依頼品　　基本整備+修理の記録 (2012.6.11) ◆

【入庫の状態】
滋賀県M様ご承諾ありがとうございます。ICF-5900基本整備のご依頼品です。
通常の経年変化とは異なり、SWの異常な感度低下があります。
MW、FMは概ね大丈夫。アンテナ先端欠損。外装は比較的良好です。
SWバンドの感度の回復と、基本整備をお願いします。

【修理内容及び整備内容のご報告】
・SWバンドの感度低下の異常。外部アンテナ端子の信号が弱い。
⇒D14周りのジャンパーリードの配線浮きがあり、SWバンドのアンテナコイルに
　信号が伝達されない状態でした。この部分のリードを修正して、解決。
・チューニングメーターの不動？
⇒メーターケースを分解し、引っ掛かりを整備。指針は再塗装。解決。
・全体的に受信状態感度低下あり。直読ダイヤルのズレと感度低下あり。
⇒第2局発の調整値をベストポイントに設定。周波数精度、感度とも大丈夫です。
その他、基本整備と総合調整で全バンド快適に受信できるようになりました。
今回の個体は、Q8,Q9,Q27,Q11トランジスタ交換済みです。

【修理後の感想】
滋賀県　M様　基本整備のご依頼感謝申し上げます。
SWバンドの極端な感度低下は、配線リードの浮きがありました。修正済み。OKです。
メーターは引っ掛かりがありました。整備し動作するようになりました。指針再塗装。
アンテナ先端の欠落は、ダミーの保護カバーを付けました。取扱は気を付けてください。
基本整備と修理、各スイッチ類、ボリューム等の外部洗浄が効き、快適に受信できます。
SW簡易感度試験のデーターからも充分な感度がでています。お持ちの５８００とともに、
BCLをお楽しみいただければと思います。BCLラジオ修理読本もご覧頂いている方です。
当店に整備のご依頼を頂きまして、誠にありがとうございました。

◆TOSHIBA　RP-2000F　当店検証機の整備例の記録 (2012.5.19) ◆

【入庫の状態】
当店の入庫品。RP-2000Fの検証用の2号機の整備のご紹介です。
直読ダイヤルロックラバー切れ。スイッチ類の接触不良が多い。
周波数ズレもあり。SW3はマーカーが確認できない位弱いです。

【修理内容及び整備内容のご報告】
・直読ダイヤルのロックラバー切れ。
⇒代替えラバーを作成し貼り付けで対応しました。
・接触不良が多い。ボリュームガリが大きい。
⇒バンド切替スイッチは分解洗浄。他は外部洗浄しました。解決。
・周波数ズレがある。マーカー発振が弱い。
⇒基本整備に基づく総合調整にて解決。マーカーも改善しました。
周波数ズレも大丈夫です。メーター0点位置補正済み。
マーカー発振レベルも各スイッチ類の洗浄や調整が効き改善しましたが、
SW3のマーカー発振は他のバンドに比べ若干弱いです。
13-30MHz広いレンジの影響もあると思います。この機種に良くある症状です。

【整備後の感想】
今回は当店入庫品の検証用2号機の整備のご紹介です。
トライエックス２０００に良くある症状の状態でした。
今まで整備したトライエックス２０００の感度等平均値が出ています。
基板内部には修理痕跡がなかったので良かったです。
バンド切替スイッチの分解洗浄後、快適に動作しますが、やはり、
この当時のラジオの場合、定期的に使う事が大切です。接触不良の予防につながります。
５９００や２２００のライバルとして登場したトライエックス２０００も良いですね。

◆ICF-5900　東京都　S様　ご依頼品　　基本整備+修理の記録 (2012.4.16) ◆

【入庫の状態】
35年程前にご購入された、ICF-5900の修理のご依頼品です。
サブダイヤルに異常あり、受信が全体的に悪い。接触不良あり。
思い入れのあるラジオなので整備お願いします。

【修理内容及び整備内容のご報告】
・サブダイヤルに異常あり。加工跡あり。
⇒軸部分の固定。グリスアップ、ツマミの補修で解決。
・接触不良が多い。ボリュームガリが大きい。
⇒メイン基板を外し、切替スイッチ、ボリューム類を洗浄。解決。
・全体的に受信状態感度低下あり。周波数ズレもある。
⇒第２局発やトリマー類に大幅なズレがありました。全て再調整で解決。
その他、基本整備に基ずく総合調整で機能や感度を回復させました。

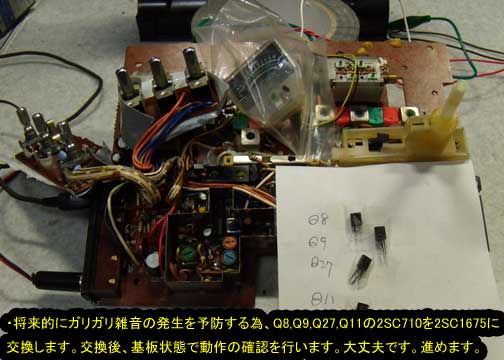

ガリガリ雑音の予防で、Q8,Q9,Q27,Q11トランジスタ交換済みです。

【修理後の感想】
東京都　S様　基本整備+修理のご依頼感謝申し上げます。
サブダイヤルの修復をいたしました。取扱は丁寧にお願いします。
ランプスイッチの折れがあり、修復と補強をしました。
基板内部には修理痕跡がなかったので良かったです。
基本整備後は全バンド快適に受信できるようになりました。感度も良好です。
BCLラジオ修理読本をご覧頂いたお客様です。ありがとうございます。
全体的にパネル等も綺麗になり、復活できました。是非ご活用頂ければと思います。

◆ICF-5900　群馬県　H様　ご依頼品　　基本整備の記録 (2012.3.17) ◆

【入庫の状態】
長い間放っておいたというICF-5900の基本整備のご依頼品です。
全体的に受信状態が悪い。雑音が多いような気がしますとの事。
バンド切替スイッチ類の接触不良。サブダイヤルのグリス切れ。

【修理内容及び整備内容のご報告】
・サブダイヤルがスムーズに回転しない。
⇒バーニアダイヤル清掃、グリスアップで解決。
・接触不良が多い。ボリュームガリが大きい。
⇒メイン基板を外し、切替スイッチ、ボリューム類を洗浄。解決。
・全体的に受信状態が悪い。
⇒洗浄作業に加え、各スイッチ類の洗浄で解決。
その他、基本整備に基ずく総合調整で機能や感度を回復させました。
ガリガリ雑音の予防で、Q8,Q9,Q27,Q11トランジスタ交換済みです。

【修理後の感想】
群馬県　H様　基本整備のご依頼感謝申し上げます。
懐かしいラジオモスクワのステッカー付きの５９００です。
長い期間サブダイヤルを動かさなかった為、グリス切れと固着がありました。
特に大きな修理痕跡等も無く、比較的修理はし易かったです。
基本整備後は全バンド快適に受信できるようになりました。感度も良好です。
こちらの方もBCLラジオ修理読本をご覧頂いたお客様です。ほんとうにありがとうございます。
定期的に各部を動作させて頂ければ、接触不良の予防になりますのでご活用ください。

◆RF-2200　埼玉県　S様　ご依頼品　　基本整備+修理の記録 (2012.3.01) ◆

【入庫の状態】
大変珍しい直ダイメカのシール付きRF-2200のご依頼品。子供の頃の思い出あり。
もう何年も電源を入れずに放置していたとの事、辛うじて電源が入りました。
バンド切替スイッチ、3連スイッチ、BFOスイッチ周りに接触不良がありました。

【修理内容及び整備内容のご報告】
・3連スイッチの接触不良があり、音が途切れる事がある。
⇒3連スイッチを分解洗浄しました。解決。
・マーカー発振しない。
⇒上記処置に加えバンド切替スイッチを外部洗浄し、再調整にて解決。
・FMの受信感度低下あり。
⇒再調整のみでは改善しなかった為トップのFET等を交換、半田補正で解決。
その他、基本整備に基づく総合調整で機能や感度を回復させました。
一部不安定な動きをするパーツを交換しました。ジャイロアンテナは少し硬い
ですが、大丈夫です。可動部分を分解し、再度グリスアップしました。

【修理後の感想】
埼玉県　S様　修理のご依頼感謝申し上げます。
子供の頃の思い入れのあるクーガー２２００が復活できて良かったです。
3連スイッチは分解洗浄、バンドスイッチ等も洗浄済みですが、定期的にお使いください。
使われない期間が多いと、再度接触不良が発生する場合がございます。
いままで多くの２２００を整備させて頂きましたが、この直ダイメカのシールは
ほとんど見たことがありません。大切な物なのでお客様に剥がして、ご返却いたしました。
SW帯の感度も良好なデーターが出ています。ご活用頂ければとおもいます。

◆RF-2200　高知県　K様　ご依頼品　　基本整備+修理の記録 (2012.2.08) ◆

【入庫の状態】
初期型の２２００修理のご依頼品です。思い入れがあるので直れば嬉しいとの事。
短波の感度が悪い。マーカー発振しない。ロッドアンテナ折れあり。カラカラ音あり。
バンドセレクタや3連スイッチの接触不良あり。ボリュームガリあり。

【修理内容及び整備内容のご報告】
・ロッドアンテナ1段目の先折れがある。
⇒ロッドアンテナを加工し、1段目にセット。解決。
・マーカー発振しない。
⇒3連スイッチ、バンド切替スイッチを洗浄し、解決。
・SWバンドで感度低下が感じられる。
⇒主な原因は、455kHzと1.985MHzの調整ズレ等を再調整し、解決。
その他、基本整備に基づく総合調整で機能や感度を回復させました。
内部よりカラカラ音は、ツメ折れでした。この部分を補修し、セットしました。
ジャイロアンテナは分解し、再度グリスアップしています。

【修理後の感想】
高知県　K様　修理のご依頼感謝申し上げます。
今回は、マーカー回路は大丈夫でしたので、メイン基板を外さずに整備できました。
但し、3連スイッチの汚れが多めの為、分解洗浄は念入りに行いました。
定期的にお使いになられる事をお勧めいたします。
バリコンの経年変化は少ないようでした。ロッドアンテナは通常は修理しないのですが、
今回は、１段目が残っていたため加工可能でしたが、通常は修理できない所です。
思い入れの２２００が復活できてよかったです。名機ですのでご活用頂ければと思います。

◆ICF-5900W　東京都　O様　ご依頼品　　基本整備+修理の記録 (2012.2.04) ◆

【入庫の状態】
以前海外で使いその後数年お蔵入りしていた、５９００海外モデルご依頼品です。
バンド切替スイッチの接触不良。短波が安定して受信出来ない等。
ランプの接触が悪い。FMは海外バンドのままで調整お願いします。

【修理内容及び整備内容のご報告】
・短波が安定して受信できない。バンド切替の接触不良がある。
⇒バンド切替スイッチ、マーカースイッチを外部洗浄等で　解決。
・ランプの接触が悪い。
⇒ランプスイッチを修正。洗浄して、解決。
・バンド切替スイッチの接触が悪い。
⇒メイン基板を外し、バンド切替スイッチを外部洗浄しました。解決。
その他、基本整備に基ずく総合調整で機能や感度を回復させました。
ガリガリ雑音の予防で、Q8,Q9,Q27,Q11トランジスタ交換済みです。

【修理後の感想】
東京都　O様　修理のご依頼感謝申し上げます。
珍しい、５９００の海外モデル、5900Wです。
短波受信が安定しない原因は、マーカースイッチ、バンドスイッチが原因。
今回は、外部よりの洗浄で大丈夫でした。メイン基板も各部メンテナンス済み。
お客様のご要望通り、FMは本来の88-108MHzで調整しています。
3年ほどお蔵入りしていたようです。やはり定期的にお使いください。
BCLラジオ修理読本をご覧いただいたお客様からのご依頼品です。ありがとうございます。

◆ICF-5900　神奈川県　S様　ご依頼品　　基本整備+修理の記録 (2012.1.22) ◆

【入庫の状態】
中学生の頃に大事にしていた、５９００の修理のご依頼品です。
ロッドアンテナの固定部分がグラつく。バンド切替スイッチの接触不良。
ボリュームガリあり。周波数ズレもある。復活できれば嬉しいです。

【修理内容及び整備内容のご報告】
・ロッドアンテナの固定のグラつき。
⇒ロッドアンテナ部分を分解清掃。固定金具増し締めし、解決。
・メーターが６付近で停止したまま。
⇒メーターを分解し、整備、指針再塗装。解決。
・バンド切替スイッチの接触が悪い。
⇒メイン基板を外し、バンド切替スイッチを分解洗浄しました。解決。
その他、基本整備に基づく総合調整で機能や感度を回復させました。
サブダイヤルの軸の曲がりは可能な限り修正し、実用できるように修復しました。

【修理後の感想】
神奈川県　S様　修理のご依頼感謝申し上げます。
５９００でも初期の頃のモデルの様です。使われなかった時期が長期間か？バンド切替
スイッチは今回は、外部洗浄ではダメで、分解洗浄を行い整備しました。
メーターの引掛りも通常の個体よりも程度が重く、回復が大変でした。
受信感度は通常の５９００の平均値よりも若干良いデーターが出ていました。
ポップアップ機構のみ回復できませんでした。この部分のパーツが無い為。
中学生の頃の思い出とともに、また活用して頂ければと思います。

◆RF-2200　神奈川県　N様　ご依頼品　　基本整備+修理の記録 (2012.1.21) ◆

【入庫の状態】
オークションでご購入された２２００の修理のご依頼品です。
ジャイロアンテナが起立しない。マーカー発振しない。受信感度も低いです。
バンドセレクタや3連スイッチの接触不良あり。ボリュームガリあり。

【修理内容及び整備内容のご報告】
・ジャイロアンテナの起立収納動作ができない。
⇒補強金具を制作し、樹脂の欠落部分にセットし、解決。
・マーカー発振しない。
⇒メイン基板を取外し、マーカー発振回路を修理しました。解決。
・MW,SWバンドで感度低下が感じられる。
⇒主な原因は、455kHzと1.985MHzの調整ズレ等を再調整し、解決。
その他、基本整備に基づく総合調整で機能や感度を回復させました。
バンド切替スイッチは外部洗浄、3連スイッチは分解洗浄しました。

【修理後の感想】
神奈川県　N様　修理のご依頼感謝申し上げます。

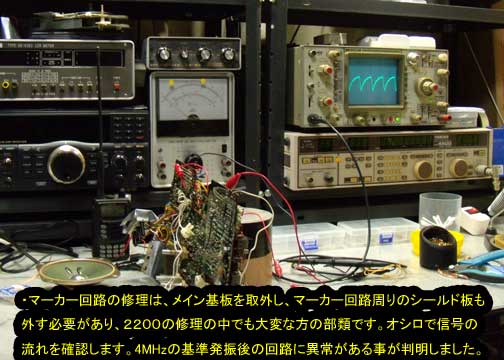

マーカー発振が確認できないのは、3連スイッチの接触不良だけでは無く、
今回は、マーカー回路に故障が発生していました。この部分の修理は全バラになります。
4MHzの基準発振を分周する回路周りに不具合があり、修理。今回初めてのケースです。
メインバリコンがダストと経年変化がありましたので、取外し洗浄しました。
パディング調整等も行いましたが、バリコンに若干の容量変化があるようです。
全バンド快適に受信できるようになりました。ご活用頂ければと思います。

◆RF-2200　宮城県　H様　ご依頼品　　基本整備+修理の記録 (2012.1.14) ◆

【入庫の状態】
中学生の頃お年玉をためて買ったRF-2200の修理のご依頼品です。
MW,SWの感度低下がある。マーカー発振がほとんど確認できない。
ボリュームガリが酷い。整備お願いします。

【修理内容及び整備内容のご報告】
・SWバンドマーカー発振が確認し難い。
⇒バンド切替スイッチ外部洗浄。3連スイッチの分解洗浄等で、解決。
・メーター指針塗装のハゲあり。
⇒メーターを分解し、指針を再塗装しました。解決。
・MW,SWバンドで感度低下が感じられる。
⇒TR9　FET　2SK37を劣化も考慮して交換及び再調整を行う。解決。
その他、基本整備に基づく総合調整で機能や感度を回復させました。
ジャイロアンテナは分解清掃し、グリスアップし直しました。

【修理後の感想】
宮城県　H様　修理+基本整備のご依頼感謝申し上げます。
BCLラジオ修理読本をご覧くださり、ご依頼です。ありがとうございます。
特に修理痕跡はなく、修理がやり易いラジオでした。
ジャイロアンテナは大丈夫。3連スイッチの分解洗浄と、バンド洗浄しました。
メーターの指針ハゲがありましたので再塗装もしました。
メインバリコンがダストと経年変化がありましたので、取外し洗浄しました。
中学生の時の思い入れのラジオが復活できて良かったです。

◆RF-2200　千葉県　H様　ご依頼品　　基本整備+修理の記録 (2011.12.06) ◆

【入庫の状態】
小中学生の頃愛用していたRF-2200の修理のご依頼品。実家の物置にあった物。
MW,SWがほとんど入感しない。パネルの一部破損あり。
ボリュームの先端折れあり。思い入れのあるラジオのご依頼品です。

【修理内容及び整備内容のご報告】
・MW,SWの受信不良。
⇒バンド切替スイッチ外部洗浄。3連スイッチの分解洗浄等で、解決。
・前面パネル、背面パネルのボス破損。
⇒破損部分を補修し、接着剤で固定。一部補強ワイヤーを追加。解決。
・FMの発振周波数がずれる事がある。
⇒FMチューナー基板の発振トリマ　C20を交換しました。　解決。
その他、基本整備に基づく総合調整で機能や感度を回復させました。
ランプ交換。ボリューム交換も行い、快適に動作しています。

【修理後の感想】
千葉県　H様　修理+基本整備のご依頼感謝申し上げます。
30数年ぶりにラジオを見て、ご依頼のお客様が増えてきています。
概ね接触不良がマーカー発振しないや、受信出来ない事の原因が多い。
ジャイロアンテナは大丈夫。3連スイッチの分解洗浄と、バンド洗浄しました。
メーターの指針ハゲがありましたので再塗装もしました。
整備中に判明した、FM周波数が飛ぶ症状は、発振トリマC20交換で解決しました。
全体的な程度は良かったです。綺麗な筺体でした。ご活用頂ければと思います。

◆RF-2200　当店入庫品　整備の記録 (2011.11.30) ◆

【入庫の状態】
当店入庫品です。基本整備＋修理。
MW,SWの受信するが、音が濁る様な症状がある。受信異常あり。
接触不良が多い。メーター指針ハゲあり。

【修理内容及び整備内容のご報告】
・MW,SWの受信不良。
⇒メイン基板のAGC回路部分のパーツを交換。　解決。
・バンド切替やスイッチ類の接触が悪い。
⇒3連スイッチ分解洗浄、バンド切替スイッチの外部洗浄等で、解決。
その他、基本整備に基ずく総合調整で機能や感度を回復させました。

【修理後の感想】
久しぶりの入庫整備品です。
今までで初めての症状でした。AGC回路周りに不具合がありました。
3連スイッチの分解洗浄とバンド切替スイッチの外部洗浄等で概ね機能は回復しました。
ジャイロアンテナは補強金具を追加し整備しました。快適に起立収納動作ができます。
メーターの指針ハゲがありましたので再塗装もしました。
一部修理跡がありました。不具合のあるパーツを交換し解決しました。
整備完了後は、快適に動作しています。

◆RF-2200修理のご依頼品。お客様　ご了承済み (2011.11.09) ◆

【ご依頼の内容と入庫の状態】
茨城県S様。基本整備＋修理のご依頼品。
MW,SWの受信がほとんどできない。時々入ることがある。
接触不良が多い。BFOの音量が小さい。基本整備をお願いします。

【修理内容及び整備内容のご報告】
・MW,SWの受信がほとんどできない。
⇒メインバリコンの端子がバンド切替スイッチに接触あり、取り回し変更　解決。
・バンド切替やスイッチ類の接触が悪い。BFOも効きが弱い
⇒3連スイッチ分解洗浄、バンド切替スイッチの外部洗浄等で、解決。
BFOの音が小さい原因も3連スイッチの整備とSSB AF AMP TR交換で解決。
その他、基本整備に基ずく総合調整で機能や感度を回復させました。

【修理後の感想】
茨城県S様。ご了承ありがとうございます。バリコンの配線の取り回しが異常あり。
この配線部分の取り回しは、バンド切替スイッチに近いので気を付けましょう。
3連スイッチの分解洗浄とバンド切替スイッチの外部洗浄等で概ね機能は回復しました。
ジャイロアンテナはグリスアップ整備しました。樹脂の欠落具合は少なめでした。
メーターの指針ハゲがありましたので再塗装もしました。
入庫当初は今まで、あまり経験したことのない症状でしたが、修理後は快適に動作しています。
修理のご依頼ありがとうございました。お客様にも喜んで頂きこちらも嬉しいです。

◆RF-2200修理のご依頼品。お客様　ご了承済み (2011.10.22) ◆

【ご依頼の内容と入庫の状態】
鳥取県I様。基本整備＋ジャイロアンテナ起立・収納修理のご依頼品。
SWの受信感度が全バンド低い。アマチュア無線が快適に受信出来ない。
周波数ズレもあり。ジャイロアンテナの修理と基本整備お願いします。

【修理内容及び整備内容のご報告】
・ジャイロアンテナの起立で固定できない。
⇒スプリング受け部分に補強金具をセットし修理しました。　解決。
・SWバンドが全バンド感度低下がある。アマチュア無線も弱い。
⇒バンド切替スイッチの洗浄とSW受信回路周りのFET、トランジスタ交換などで、解決。
主な原因はこの他に、IF周波数の経年変化又は調整ズレです。再調整にて感度回復です。
その他、基本整備を行いました。アマチュア無線も良好に受信できます。

【修理後の感想】
鳥取県I様。ご了承ありがとうございます。ジャイロアンテナは補強金具で大丈夫です。
今回のSWバンドの感度低下の一番の原因は、第一第二IFの調整ズレでした。修正済み。
その他経年変化を考慮して、SW受信回路系FET　2SK37、トランジスタを数本交換しました。
SW用バンド切替スイッチと、３連スイッチは今回は外部よりの洗浄で対応しています。
筺体内のダストが多かったのでエアガンで除去し、バリコン周辺のダストも除去しています。
簡易感度試験の結果からも充分な感度が出ています。安心してお使い頂ければと思います。
整備後は、快適に動作しているとのご報告を頂きました。感謝申し上げます。

◆RF-2200修理のご依頼品。お客様　ご了承済み (2011.10.17) ◆

【ご依頼の内容と入庫の状態】
ロッドアンテナの固定部分を破損しました。
MW,SW受信時、音が途切れる事がある。マーカーもダメな所あり。
周波数ズレもあり。基本整備お願いします。

【修理内容及び整備内容のご報告】
・ロッドアンテナの固定部分の破損。
⇒破損部分の樹脂の固定をしました。　解決。
・MW,SW受信時、音が途切れる事がある。マーカーもダメな所あり。
⇒３連スイッチを分解洗浄しました。バンドスイッチも外部洗浄。　解決。
マーカー発振も全バンド快適に発振します。感度も回復しました。
その他、基本整備を行い、安定して受信できます。周波数精度も大丈夫です。

【修理後の感想】
東京都U様。ご了承ありがとうございます。３連スイッチの汚れがひどかったです。
マーカー発振回路自体は大丈夫で、３連スイッチ、及びバンド切替スイッチの問題でした。
3連スイッチを分解洗浄し、バンド切替スイッチは外部よりの洗浄で対応しました。
メインバリコン部分も、ダストの影響がありましたので、清掃しています。
ロッドアンテナは、FM受信時伸ばして、回したりすることがありますので注意してください。
思い入れの２２００が回復して良かったです。これからもご活用して頂ければと思います。

◆ICF-5900修理のご依頼品。お客様　ご了承済み (2011.8.26) ◆

【ご依頼の内容と入庫の状態】

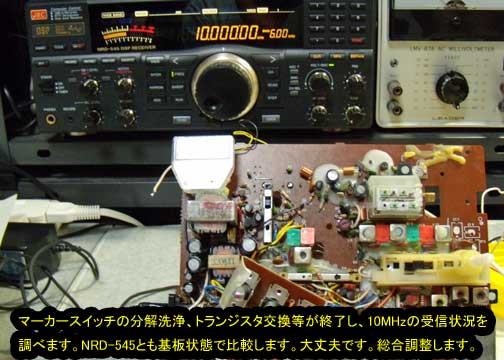

マーカーOFF時に時々、接触不良のような状態が発生する。
10MHz付近の受信感度が低下した？。ノイズの影響もあるのかもしれない。
その他異常があれば確認と修理をお願いします。

【修理内容及び整備内容のご報告】
・マーカースイッチのOFF時に接触不良が発生する。
⇒マーカースイッチを分解洗浄しました。　解決。
・受信感度低下。10MHz付近。ノイズの影響か？
⇒ガリガリ雑音の原因となるトランジスタ2SC710を6本交換しました。　解決。

【修理後の感想】
愛知県D様。ご了承ありがとうございます。マーカースイッチの接触不良がありました。
今回は、外部よりの洗浄では取り切れませんでしたので、分解洗浄しました。大丈夫です。
2SC710の交換は、ガリガリ雑音対策です。受信感度自体は当初より問題ありませんでした。
SWの感度は、当方の愛用機や、検証機とほぼ同等の性能です。ノイズ対策をお願いします。
TV付きインターフォンや、ノートパソコンのACアダプタ、携帯の充電器は要注意です。
当方も、TV付きインターフォンのACラインからのノイズ混入があり、対策しました。

◆ICF-6500　修理のご依頼品。お客様　ご了承済み (2011.8.09) ◆

【ご依頼の内容と入庫の状態】
ICF-6500可能であれば修理お願いします。
外部アンテナ端子のボルト折れ。引きだし線加工。
アナログの指針が左側で傾いていきます。
SW3切換時に29.3MHzの異常な表示がでる。何回か切り替えると直る。
SW受信感度低下と周波数メモリずれがある。SW時のメーター振れが過敏。

【修理内容及び整備内容のご報告】

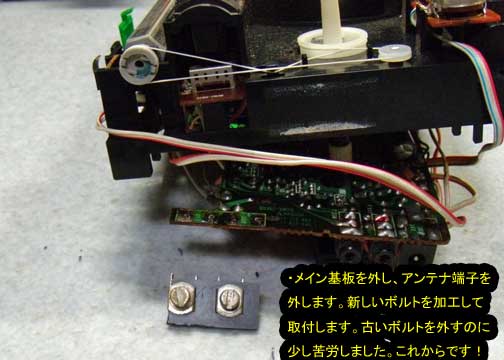

・外部アンテナ端子取付ボルト折れ。
⇒部品取りより、取付ボルトを移植。アンテナ基板を再取付で解決。
・SW3バンド切換時の異常表示。
⇒バンド切換スイッチの洗浄及び調整ネジで解決。
・アナログ指針の左側で傾く。
⇒表示の化粧カバーを正規な取付をして、解決。
・SW受信感度低下と、メーターの振れがSW時激しい？過敏？
⇒SWバンドは、メイン基板を外し、受信回路回り、アンテナ回路回りの
異常部分を交換及び調整で感度は改善されました。メーター駆動トランジスタ
交換等行いましたが、メーターの振れ自体はこのモデルの特性のようです。

【修理後の感想】
北海道のM様。２２００と５５００に引き続き、ご依頼感謝申し上げます。
過去数台修理したことがありますが、SW3の異常表示はやはりありました。
基板のパターン面にトランジスタのシルクがあり、親切でした。
SW受信時メーターの振れが過敏？これは、経験的にこの機種の仕様です。
構造はシンプルですが、メイン基板を取り外す時は、変わった構造の部分
があります。樹脂のパーツのツメを折らないように慎重に行いましょう。
今回、SW感度は当初よりは、改善する事ができましたが、当時の水準までは
達していません。当方の保守パーツの問題等もあります。実用には充分ですが、
今後の課題です。シンプルでSLOW/FASTの操作性が良く、デジタル表示されます。
バンド切換で表示が変わる。マニアというより、実用的なラジオだと感じました。

◆ICF-5500　修理のご依頼品。お客様　ご了承済み (2011.7.26) ◆

【ご依頼の内容と入庫の状態】
思い入れのある５５００を復活させたいです。
不足パーツは部品取りを提供しますので、そちらから、移植してください。
MW,SWはガリガリ雑音の発生がある。FMも周波数ズレと感度が全バンド悪い。
MIC機能とメーター機能が働かない。メーター表示もおかしい。
アンテナポップ機構が働かない。その他チェックお願いします。

【修理内容及び整備内容のご報告】
・アンテナポップアップ機能が働かない。
⇒部品取りより、メインフレームのポップ機構を移植しました。
・メーターの作動不良。
⇒メーター分解整備。及びドライブトランジスタQ9交換で解決。
・MW,SWバンドのガリガリ雑音が発生する。
⇒原因は、Q6　2SC710　Q5-Q8の2SC710も交換しました。解決。
・受信感度不良とメモリの大幅なズレあり。
⇒上記トランジスタ交換、基本整備の総合調整で解決。

【修理後の感想】
北海道のM様。部品取りのご提供ありがとうございます。2200に続き感謝です。
ガリガリ雑音は5900等で経験済みですが、今回のは雑音が凄かったです。
フィルムダイヤルの油のような汚れを除去。フィルムの巻きバネが強いです。
この為、大きなショックが本体に加わると、メモリがズレる可能性があります。
ポップアップ機構は便利ですが、内部のスプリングが強いので、ここの部分の
耐久性は、樹脂のツメ部分の強度しだいになります。構造的に弱い部分。
フィルムダイヤルのメモリ合せ込みは大変。筺体にセットした状態で調整できない
構造の為、カット&トライを繰り返しますが、筺体にセットするのが大変な機種です。

◆ICF-5900基本整備+修理のご依頼品。お客様　ご了承済み (2011.7.26) ◆

【ご依頼の内容と入庫の状態】
オークションで完動品を買ったが、以下のような症状で困っています。
全バンド、メインメモリのズレが大きい。MWは凄く気になる。
バンドセレクトツマミに触ると接触不良が発生する。
スプレッドダイヤル＋側の感度低下が顕著、メーターの指針の塗料の禿げがある。

【修理内容及び整備内容のご報告】

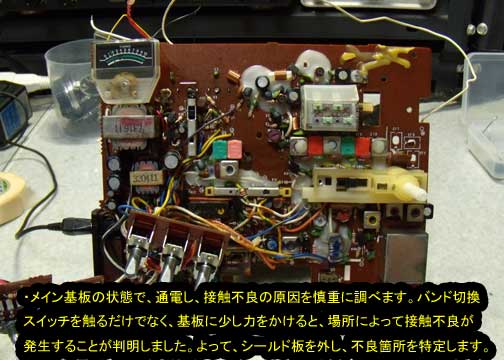

・バンド切換スイッチに触ると接触不良が発生する。
⇒メイン基板を取外し、原因調査。D14回りの半田クラックを処理。
⇒これにより解決しました。バンド切換SWは大丈夫でした。
・メーターの指針塗装の禿げ。
⇒メーター分解。指針を再塗装しました。清掃で解決。
・スプレッドダイヤル+側の感度低下が顕著。
⇒第二局発の再調整。10.517MHzを10.580MHzに再調整し解決しました。
・全バンドメインメモリが気になるほど大幅にズレている
⇒基本整備に基づいて、全項目再調整しました。ズレは補正されました。

【修理後の感想】
愛知県D様。ご了承ありがとうございます。お客様の気持ちがわかりました。
当初の状態では、選局もままならず、ストレスがたまる状態でした。
せめて完動品ではなく、現状品で出品してほしかったです。
メイン基板の接触不良の原因は半田クラックですが、なぜこれが起きたかは不明。
基板周辺になにか大きな応力がかかった可能性があります。
整備調整後は、ほぼ規定の性能がでました。充分実用品として使えます。
お客様にもご納得いただいたので、当方も嬉しく感謝いたします。お楽しみください。

◆RP-2000F基本整備+修理のご依頼品。お客様　ご了承済み (2011.7.24) ◆

【入庫の状態】
バンド切換スイッチの接触不良が酷い。メーターの振り切れ。
マーカー発振が弱い。特にSW3はほとんど確認ができない状態。
FM,MWは受信はできるが感度が弱いのと、メモリのズレが大きい。

【修理内容及び整備内容のご報告】
・メーター０点以下に振り切れる
⇒メーター調整抵抗R628を取外し、洗浄しました。
⇒メーター事態も清掃。ダスト除去。これにより解決しました。
・バンド切換スイッチの接触不良が酷い。
⇒フレームからメイン基板を外し、バンド切換SWを分解洗浄しました。
⇒これにより、ほぼ接触不良は解決しました。VR関係も洗浄しました。
・マーカー発振が弱い。特にSW3は確認がほとんどできない。
⇒マーカー発振回路のトランジスタを3本交換しました。
⇒SW3は受信感度というより、受信周波数レンジの問題があり、
発振回路を調査しました。L111コイル交換&調整で解決しました。

【修理後の感想】
オーナーの方は、このラジオをかなり使い込んでいたようです。本来の姿。
バンド切換SWは、今回は接触不良が相当酷かったので、分解洗浄しました。
写真には載せていませんが、SWダイヤルロックラバーを付替えました。
SW3の受信感度低下というより、受信範囲に問題がありました。
SW3の受信範囲が広いのも影響が多少あるような気がしました。
中学生当時、私の友人もこの機種を使っていました。思い出があります。
愛媛県A様　ご承諾ありがとうございます。たくさん使ってあげてください。

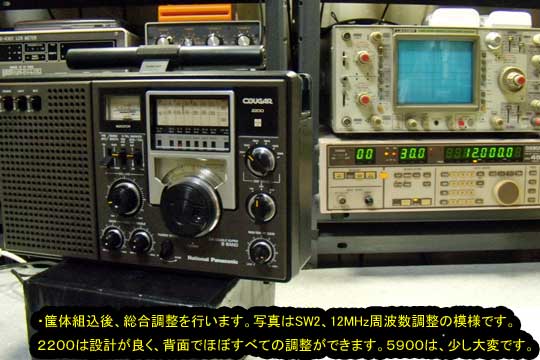

◆RF-2200基本整備+修理のご依頼品。お客様　ご了承済み (2011.7.10) ◆

【入庫の状態】
MW、SWでバンド切換の接触不良がある。とくにSWは顕著。
SWやMWで受信中、たまに音量が小さくなる。接触不良が原因？
ジャイロアンテナは大丈夫。マーカーが入り難いバンドがある。SW5-SW6

【修理内容及び整備内容のご報告】
・バンド切換の接触不良と音が小さくなったり、途切れる修理
⇒バンド切換SWを今回は、外部より洗浄剤で洗浄しました。
⇒３連スイッチ（WIDTH）を分解し、レール接点を洗浄しました。この部分は修理OK！
・マーカーの入りが悪い。特に高いバンドSW5-6。FMの受信感度が低い。
⇒FMチューナーを取外し、エアバリコン周辺のダスト除去。ならびにエアバリコンの洗浄。
⇒FMの感度不足は、初段FET　2SK49ならびに、2SA838を交換し、再調整して感度OK！
・通常はロッドアンテナの整備をしないのですが、（部品の関係）使っていないアンテナの
先端がありましたので、抜けの部分を補修しました。（応急の処理です。）
あとは、通常の基本整備を行いました。エアバリコンの洗浄は結構大変です。

【修理後の感想】
オーナーの方の扱いが良かったのか、ジャイロアンテナは大丈夫でした。
エアバリコン周辺の細かな金属のダストの原因がなんなのかは不明です。
３連スイッチ部分の接触不良は、２２００に良くある症状ですが、修復は分解清掃です。
マーカーはSW1-SW6問題なく入るようになりました。経年変化分はしかたありませんが。
今回の修理とは、直接関係ありませんが、短波受信の際、0点から離れたところを受信
する際、125KHzマーカーも併用してください。受信の際の誤差を減らす事ができます。

◆ICF-5900　短波バンド感度低下及びマーカー発振等　修理内容の報告◆

【初期状態】
知人のスカイセンサー５９００の修理のご依頼です。以前ソニーサービスも含めて
修理に他にも出した事があるとの事。年数がたっているので詳細は不明です。
ソニーサービスは親切ですね。昔、私も６８００の修理でお世話になりました。
バンド切換の接触が悪い。特にFM。マーカー発振が弱く、SWバンドの感度が悪い。
メーターは動くが、指針の塗装が禿げている。マーカーが濁るような感じもあります。

【修理内容の報告です】

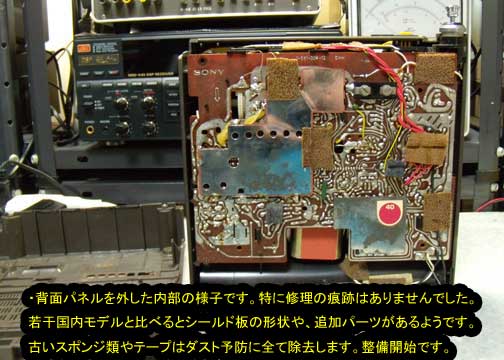

各部の分解清掃。シールド板を外す。バンド切換SWをソニーサービスで交換した形跡あり。
基板のパターンの耐久性を考えると。今回はバンド切換SWは外さずに外部より洗浄しました。

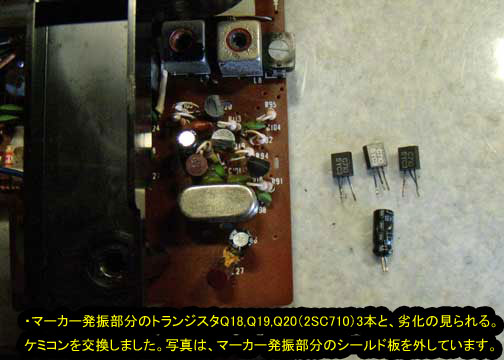

マーカー回路のQ18、Q19、Q20の2SC710を3本交換。マーカーは正常に発振します。
しかし、まだSWバンドの感度が低い。日経ラジオで整備済みの５９００に比べるとメーターで
5位差がある。SSGの入力レベルで比べても異常あり。その為マーカー発振も弱い。
SW回路周辺の信号レベルを順を追って調査する。第２MIXのTR9のエミッタ入力に問題あり。
何故か、R37に220Ωが付いている。R37を回路図の指定の22Ωに交換。
この部分の半田付けの状態とロウ付けの状態から触った形跡がない。詳細不明？
受信感度は回復したが、また新たな問題が発生しました。第２局発の周波数範囲に異常。
感度の修理で何度も全バラにし、更にもう一度バラしました。涙・涙です。
サブバリコンVC2も調査。第２OSCの発振パーツ　L21コイルの交換を行い修理しました。
第２局部発振周波数の範囲幅は、＋側−側の感度差の問題だけでなく、精度に影響あり。
通常の修理の3倍くらいの手間がかかりました。勿論工賃は通常と同じです。
修理完了後は快適に動作しています。2度手間を防ぐように手順を見直しました。

【修理後の感想】
今回の５９００の修理は今までで５９００では、一番大変でした。周波範囲調整の
修復は大変です。予備のパーツが無ければ苦しい。短波受信が最大の魅力の機種。
なんとしてでも直したい、という一心だけでした。良かったです。・・・・・

【補足】
L21を予備パーツとして、取りだした機種のスプレッドダイヤルの範囲調整を行いました。
経年変化でL21のインダクタンスが変わっていたようです。このためコンデンサの常数を
変更し、今現在、当方の検証機５９００も周波数範囲調整は、OKとなりました。

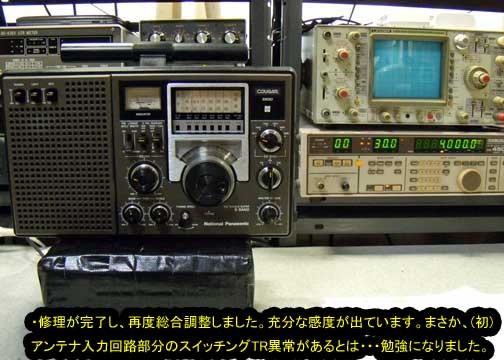

◆RF-2200　短波バンドのみ感度低下する修理内容の報告◆

【初期状態】
MW、FM異常なし、マーカーも動作OK但し、短波は受信可能だが、確かに感度が悪い。
初めは、RF回路の（受信系）トランジスタ交換かと予測しましたが・・・

【修理内容の報告です】
ダイヤルブロックを外し、RF回路の短波の受信ミキサー部分のトランジスタ系より見る。
TR11、TR12系から調べる、一応交換。レベルの変化が無く、他に原因あり。入力部分。
外部アンテナのアース端子に測定器やSG等を接続すると更に感度低下あり、異常あり。
ロッドアンテナとアース間の直流抵抗を調べる短波バンドの際、通常22KΩ前後の値を指す
この部分の抵抗値が異常に低い76Ωしかない、アンテナ入力から、TR25部分まで調べる。
ここから先、TR25のトランジスタを交換するには、黒いメインフレームを外す必要あり、涙。
メインフレームを外しTR25を調べる。異常。交換。交換後受信チェック。感度OK。

【修理後の感想】
簡単に治ると考えていましたげ、甘かった、TR25のスイッチングトランジスタ不良は今回の
クーガー２２００が初めてでした。いい勉強になりました。修業が足りない。・・・

◆RF-2200基本整備+ジャイロアンテナ修理のご依頼品です。お客様　ご了承済み◆

【入庫の状態】
ジャイロアンテナ起立しない、回転はOK。ボリュームガリ若干確認できました。
周波数精度は概ねOK。但し、高いバンドのマーカー発振が若干弱い。SW4-SW6。
メーターの0点のズレありました。（経年変化？）メーター塗装は大丈夫でした。

【修理内容及び整備内容のご報告】
ジャイロアンテナ起立せず。スプリング受けの樹脂欠落あり。ボールの脱落。回転動作はOK。
補強金具作成。スプリング受け部分に固定。グリスアップ。起立及び収納動作確認。
各パネル分解洗浄。ツマミ洗浄。ダイヤルブロック取外し。注油。清掃。メインダイヤル修正。
メイン基板取外し、ボリューム取外し。洗浄処理。接点復活処理。トーンコントロール洗浄。
バンド切換スイッチ外部より洗浄。スイッチ基板洗浄。トーンコントロール洗浄。
基本整備各項目整備。調整。ジャイロアンテナ起立収納動作。耐久試験。30回。
マーカー出力調整。各バンド発振状態確認。OK。ボリュームガリチェック。OK。エージング。

【修理後の感想】
ジャイロアンテナは、やはりスプリングの受けの樹脂が欠落していました。補強可能なレベル。
この部分は今回は補強金具で修復できましたが、２２００の弱点部分です。耐久試験実施。
同じクーガーでも１１５はジャイロがOKなものが多いのに、不思議です。（私の経験では。）
オーナーの方が大切にお使い頂いていたようで、その他大きな不具合は、ありませんでした。
遊びというか、操作感の重い物、軽い物と結構バラつきが多いです。短波感度試験実施。記録。
